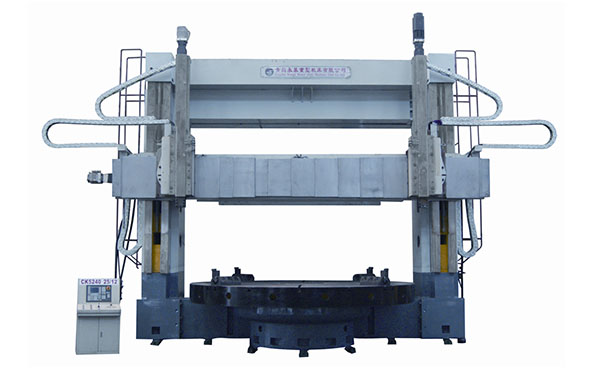

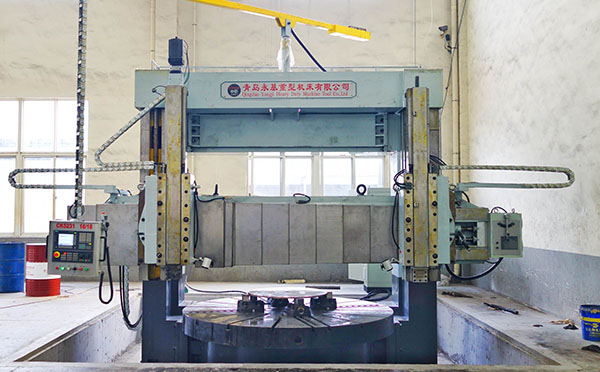

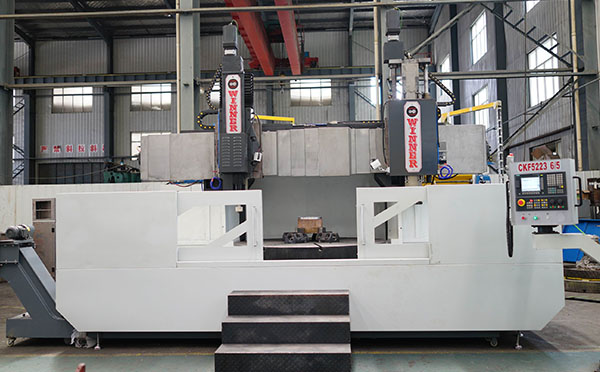

1.本系列是在机床C52系列机械式立车基础之上设计的双柱数控立车,左刀架采用数控系统控制,右刀架采用机械控制,既可进行大扭矩切削,又可实现高速高精度切削。
2.数控刀架可实现二轴联动、切削圆柱面、圆锥面、圆弧面及其任意组合面。
3.工作台采用十六级变速箱或二级变速箱,用变频无级调速。
4.铸件经过严格的人工时效和振动时效,确保了机床的刚性和稳定性。
5.采用先进的超音频淬火工艺,使机床使用寿命更长。
6.电气采用PLC控制,主要电气元件采用LG公司产品,可靠性高。
7.采用三菱数控系统或西门子数控系统。
主要技术参数 | 型号Model单位Unit | CK5225×16/12 | CK5231×16/12 | CK5235×16/12 | CK5240×16/12 |
工作台直径 | mm | 2250 | 2500/2830 | 2830/3150 | 2830/3150 |
最大切削直径 | mm | 2500 | 3150 | 3500 | 4000 |
最大工件高度 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
最大工件重量 | t | 12月20日 | 12月20日 | 12月20日 | 12月20日 |
刀杆截面尺寸 | mm | 40×50 | 40×50 | 40×50 | 40×50 |
右垂直刀架 最大切削力 | N | 35000 | 35000 | 35000 | 35000 |
左垂直刀架 最大切削力 | N | 30000 | 30000 | 30000 | 30000 |
总切削力 | N | 63000 | 63000 | 63000 | 63000 |
工作台最大扭矩 | N.m | 63000 | 63000 | 63000 | 63000 |
工作台转速 | rpm | 16级2~63 | 16级2~63 | 16级2~63 | 16级2~63 |
刀架进给量 | mm/min | 18级0.25-90 | 18级0.25-90 | 18级0.25-90 | 18级0.25-90 |
左右垂直刀架 最大行程水平 | mm | 1400 | 1730 | 1920 | 2165 |
垂直 | mm | 1000 | 1000 | 1000 | 1000 |
左右垂直刀架 搬度极限 | 度 | ±30° | ±30° | ±30° | ±30° |
刀架快速 移动速度 | Mm/min | 1560 | 1560 | 1560 | 1560 |
横梁最大行程 | mm | 1250 | 1250 | 1250 | 1250 |
横梁升降速度 | mm/min | 350 | 354 | 354 | 354 |
主电动机功率 | kw | 交流55 | 交流55 | 交流55 | 交流55 |
横梁升降 电机功率 | kw | 7.5 | 11 | 11 | 11 |
机床重量(约) | t | 33 | 36.3 | 40.2 | 47.8 |
